Как собрать металлический стеллаж из металлического профиля

Металлические стеллажи имеют необычайно широкое применение во всех отраслях производства и в быту. Стены любых помещений (офисов, производственных цехов, магазинов, гаражей, подвалов, складов, лоджий и т. п.), если не разместить на них каких-либо полок, будут простаивать без дела. Стеллажи облегчают быт и помогают поддерживать порядок в помещении, избавляют людей от хаоса разбросанных вещей и, даже, влияют на психологический климат в коллективе (читай – на взаимоотношения с тёщей).

На производстве для сборки стеллажей применяют, как правило, заводские готовые комплекты. В быту, чаще всего, всю комплектацию для полок изготавливают сами умельцы. Объяснение такому явлению очень простое:

  • во-первых, это значительно дешевле (будут использованы уже имеющиеся у запасливого хозяина «на всякий случай» материалы);
  • во-вторых (а, может быть, и, во-первых?), готовая конструкция полок будет точно соответствовать желанию хозяина, и изготовлена она будет «по месту» («самоделкины» знают, как это важно).

И, кроме того, во втором случае есть, где «разгуляться» фантазии! Как же собрать бытовой металлический стеллаж из металлического профиля?



Гипсокартонный металлический профиль.
Гипсокартонный металлический профиль.


Полосы и профили для монтажа стеллажа.
Полосы и профили для монтажа стеллажа.

Конструктивные достоинства бытового металлического стеллажа

В быту, для хранения относительно легких вещей и предметов домашнего обихода, применяются легкие, обеспечивающие свободный доступ, стеллажи. Они изготавливаются из металлического профиля. Чаще всего для этого применяют профили, предназначенные для:

  • обустройства несущих каркасов гипсокартонных покрытий;
  • электромонтажных работ.

Почему для изготовления стеллажей рекомендуется применять профиль? Причин несколько:

    • прежде всего — это достаточно длинные в состоянии поставки отрезки профиля, которые обладают хорошей конструктивной жёсткостью и высокой механической прочностью. Мы говорим о заготовках, имеющих толщину материала стенок:
      • для гипсокартонного металлического профиля — ≥ 0,45 мм. У облегчённого профиля (толщина материала стенок около 0,35 мм) конструктивно-технологические возможности существенно ограничены. Поэтому, они, для изготовления стеллажей, применяются в ограниченном количестве случаев и в этой статье не рассматриваются;
      • для электромонтажных профилей – 2…4 мм;
    • наличие специального антикоррозионного покрытия. Покрытие профилей существует двух видов:
      • цинковое;
      • цинко-полимерное. Стеллаж, имеющий такое покрытие, можно, без особых проблем, эксплуатировать в помещениях с повышенной влажностью (кладовые, подвалы, лоджии и т. п.);
    • весьма умеренная стоимость металлического профиля;
    • при сборке используются стандартные монтажные узлы и детали и обычные метизы (болты, винты, гайки, шайбы гладкие и гровер и т. п.);
    • возникающие в процессе сборки стеллажа ошибки можно легко устранить;

в ходе сборки не применяются сварочные работы. Достоинства отсутствия сварки:

      • не требуется специальное сварочное оборудование и умение им пользоваться;
      • не разрушается антикоррозионное покрытие профилей;
      • легкосъёмные полки и крепёж на винтах позволяют конструкцию легко разобрать, перенести в другое место и опять собрать;

всегда имеется возможность доработки и декорирования стеллажных конструкций: панельной древесиной, стеклом и даже декоративной плиткой. Можно создать, оригинальный по устройству и вместе с тем красивый, стеллаж, который будет служить зонирующей перегородкой в помещении. Эту импровизированную стенку можно оснастить светильниками, оборудовать сквозными нишами и другими компонентами, формирующими внутренний интерьер помещения;

  • устойчивость и жёсткость конструкции стеллажа обеспечивается простыми по конструкции распорками и косынками. Это позволяет, в целом ряде случаев, монтировать металлические стеллажи без крепления к стене.

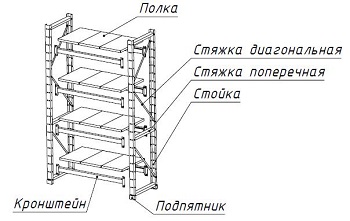

Схема стеллажа из металлического профиля.
Схема стеллажа из металлического профиля.

Рассмотрим возможные варианты конструкций и размеров профилей на примере электромонтажных компонентов.

Электромонтажный профиль для бытового стеллажа

Заметим, что бытовым называется стеллаж, предназначенный для хранения небольших и средних грузов. Что это означает, поясним на примере. Профессиональный складской стеллаж способен выдержать нагрузку на полку (на каждую), создаваемую массой груза от 1000 кг и выше. В быту на стеллаже такой нагрузки, наверняка, не будет. Обычный бытовой стеллаж предназначен для хранения:

    • нескольких кейсов (ящиков) с инструментом;
    • десятка банок с солениями-варениями;
    • запасных частей для своего «стального коня»;
    • упаковки минералки (пива) и т. п.

Как видно из этого примера, нагрузки — не сопоставимые. Поэтому, и требования к бытовому стеллажу значительно ниже, чем к профессиональному. В среднем, как показывает практика, для бытового стеллажа принимается нагрузка на полку, создаваемая массой груза от 30 до 60 кг. Поэтому, для бытового стеллажа будет вполне логичным применение не таких мощных металлических конструкций, как для профессионального. Они и стоить будут значительно меньше (вы сохраняете свой бюджет), и построить их будет проще.

В качестве примера рассмотрим электромонтажный профиль. Он соответствует техническим условиям ТУ 36-1434-82 «Профили гнутые и полосы перфорированные стальные электромонтажные». Требуемая механическая прочность и устойчивость элементов конструкции из этого профиля обеспечивается наличием продольных сгибов, которые, в данном случае, являются рёбрами жесткости. Форма отверстий и шаг перфорации создают широкие возможности для фантазии при конструировании стеллажа. Для монтажа стеллажей применяется профиль следующих видов:

  • полоса;
  • швеллер;
  • Z-образный;
  • уголок.

Все виды электромонтажного профиля соответствуют климатическому исполнению по стандарту ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»: УТ 1,5; У 2; У 3.

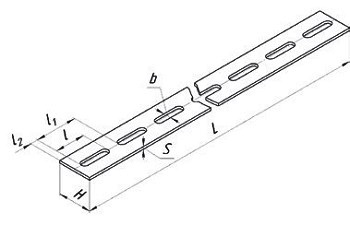

Полоса

Полосы изготавливаются длиной: 1,0; 2,0; 2,5 м.

Полоса.
Полоса.

Основные размеры полосы приведены в таблице № 1.

Примечание. Здесь и далее под термином «Основные размеры» подразумеваются наиболее популярные типоразмеры. При монтаже, в случае необходимости, вы можете использовать полосы и профили с другими параметрами, указанными в технических условиях ТУ 36-1434-82.

Таблица № 1

Полоса/Размеры H l l1 l2 L b S Масса,кг
К 107 П2,0 УТ1,5 40 36 50 14 2000 9 2, 0 1, 35
К 107 П2, 5 У3 40 36 50 14 2500 9 3, 0 2, 0
К 106 У2 40 36 50 9 4 2, 14
К 107 У2 40 36 50 9 3 1, 61

;

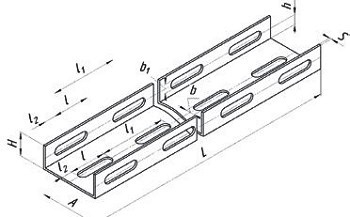

Швеллер

Швеллер.
Швеллер.

Основные размеры швеллера приведены в таблице № 2.

Таблица № 2

Швеллер/Размеры A H l l1 l2 L b b1 h S Масса,кг
К 235 П1,0 УТ1,5 60 32 45 60 14 2000 9 L b 2, 0 2, 72
К 235 П2, 0 УТ1,5 60 32 45 60 15 2000 13 11 18 2, 0 2, 0
К 240 П2, 5 У3 60 32 45 60 15 2500 13 11 18 2, 0 2, 08

При выборе следует учесть, что у швеллера К-240 (из числа приведённых в нашей статье) и некоторых других типоразмеров отсутствует перфорация на боковых поверхностях.

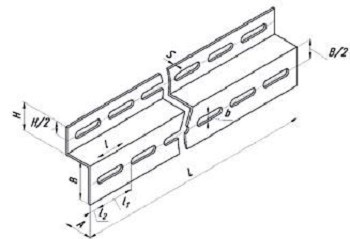

Z-образный профиль

Z-образный профиль.
Z-образный профиль.

Основные размеры швеллера приведены в таблице № 3.

Таблица № 3

Z-образный профиль/Размеры A H b l2 b S Масса,кг
К 238 У2 30 40 30 8 9 2,5 2,87
К 241 У2 40 32 32 8 9 2 2,65
К 241 цУТ1,5 40 32 32 8 9 2 2, 65

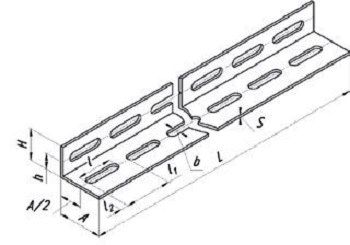

Уголок

Уголок.
Уголок.

Основные размеры уголка приведены в таблице № 4.

Таблица № 4

Уголок/Размеры A H I b S Масса,кг
К 237 цУТ1, 5 50 36 50 36 3, 10 2, 87
К 242 цУТ1, 5 40 32 32 9 2 2, 65
К 237 У2 60 40 60 45 4 3, 77

Разработка конструкторской документации стеллажа

При проведении подготовительных работ перед строительством стеллажа следует не только окончательно определиться с его конструкцией, но и выполнить эскизное проектирование внешнего вида (сборочный чертёж) и отдельных узлов и деталей (начертить деталировки). При проектировании внешнего вида необходимо решить: будет стеллаж стоять всё время на одном месте или его будут переносить. Следует иметь в виду, что мобильность стеллажа существенно влияет на сложность конструкции и металлоёмкость:

  • мобильный (передвижной) стеллаж имеет более сложную конструкцию и, следовательно, он более материалоёмкий;
  • стационарная конструкция может иметь возможность крепления к стене. Это положительно повлияет на уменьшение материалоёмкости и на увеличение её грузоподъёмности. Выбирая этот вариант, следует учесть высокую сложность возможного демонтажа и последующей установки на новом месте.

Расчёт конструкции следует начинать с определения величин эксплуатационных нагрузок:

  • распределённая нагрузка на полку;
  • полная нагрузка на стеллаж. При принятии величин исходных прочностных характеристик (для расчёта размеров конструкции) следует учитывать, что будущий стеллаж должен иметь, как минимум, полуторократный запас прочности. На основании полученных результатов разрабатывается эскизный комплект конструкторской документации будущего стеллажа (без наличия эскизных чертежей, т. е. «на глаз», строить что-либо, вообще, не рекомендуется).

Изготовление рамы металлического стеллажа из металлического профиля

На основании эскизов изготавливаются все детали, и производится сборка стеллажа. Один из вариантов сборки бытовых стеллажей из металлических профилей представлен на рисунках.

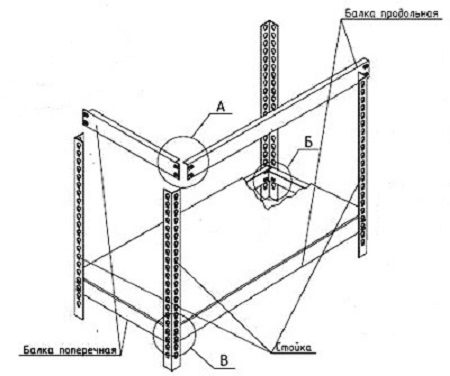

Схема сборки бытовых стеллажей.
Схема сборки бытовых стеллажей.

.

 sobr-metal-stel-metal-pr-9uzel-sborki-A Узел сборки Б. Узел сборки В.

Сборка производится при помощи полок-кронштнйнов, усилителей, болтов М6 х 10, гаек М6, шайб гладких и гровер-шайб Ø6. При необходимости осуществляется крепление стеллажа к стене.

Изготовление полок

Полки для стеллажей делятся на два класса:

  • решётчатые. Эти решётки удобны тем, что снизу видно, что на них стоит. Недостатком является невозможность удерживать на полке просыпавшийся или пролившийся продукт (провалится или прольётся до самого пола со всеми вытекающими последствиями). Кроме того, высокая трудоёмкость изготовления;
  • сплошные. Изготовить значительно проще, но на верху ничего не видно.

В качестве материала можно использовать любой из наличествующего:

  • широкие доски;
  • многослойную фанеру;
  • листовой металл и другие материалы.

Самые практичные – это металлические полки. Наибольшей популярностью пользуются полки, изображённые на приведённом ниже рисунке.

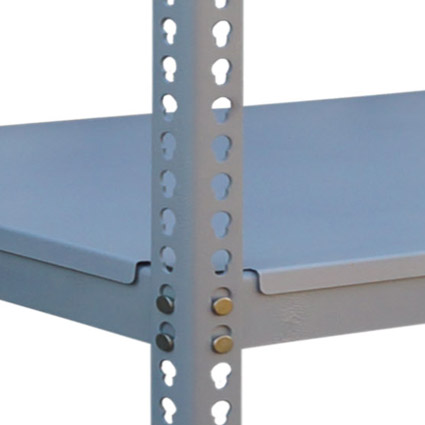

Настил полок из стали.
Настил полок из стали.

Такая полка для металлического стеллажа имеет очень простую конструкцию. Она представляет собой настил из стального листа толщиной 2 мм, который опирается на фронтальные и боковые балки каркаса. Её легко снять, очистить и поставить на место. Такие полки чаще всего применяются для хранения предметов, которые могут разрушить или запачкать поверхность:

  • узлы механизмов с выступающими острыми углами;
  • инструмент, режущие кромки которого не имеют защитных чехлов;
  • посуда с красками, растворителями, смазками и другой подобной «химией».

Большое значение имеют внутренние размеры полок и расстояния между ними. Следует обратить внимание, что глубина стеллажей и расстояние между полками определяются максимальными размерами предметов, которые предполагается хранить на них. Плюс ширина ладони хозяина, что бы его рука могла свободно проникать в любую точку стеллажа. А расстояние межу двумя нижними полками следует выбирать из расчёта возможности хранения на них крупных предметов:

  • автомобильных покрышек;
  • канистр и т. п.


Крепление балок.
Крепление балок.


Крепление распорок.
Крепление распорок..

Полки при необходимости легко демонтируются и позволяют изменять расстояние между ними. Монтаж осуществляется, как и всего стеллажа (подробнее – смотри выше), при помощи болтов, гаек и шайб.

Финальным этапом сборки металлического стеллажа является монтаж декоративных элементов.

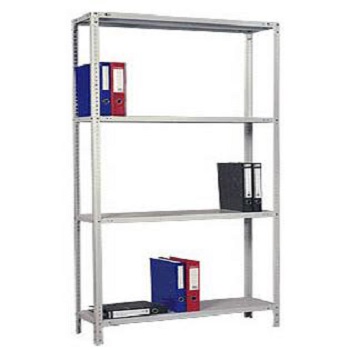

Стеллаж «СТ-100».
Стеллаж «СТ-100».

Где купить

  • Компания ООО «Мир стеллажей»;

  • Сайт: http://www.mirstellajey.ru/;
  • Адрес: МО, г. Щербинка, ул. Люблинская, дом № 3;
  • Телефон: +7-(495)-5041500;
  • Почта: info@mirstellajey.ru.

Компания продаёт сборно-разборные стеллажи. Например, стеллаж «СТ-100», имеющий размеры В х Ш х Г, мм: 2000 х 700 х 300, 4 полки. Стоимость 1652 рубля.

Евгений Плющев

Закончил УрФУ имени Б.Н. Ельцина. Имею опыт в сфере металлообработки 25 лет. За это время работал литейщиком, термистом и гальваником. Станочник широкого профиля (3 разряд).
