Трубогибы — бездорновые и дорновые

При гибке любых труб, в большей или меньшей степени, образуются гофры и меняется форма отверстия на овал. Причём, чем больше угол гиба, тем крупнее величина дефектов. Для их уменьшения, а в некоторых случаях и исключения, применяется дорнование.

Для реализации этой операции применяются дорновые трубогибы. Прежде, чем рассмотреть и сравнить дорновый и бездорновый трубогибы, давайте разберёмся: что же такое «дорнование»?

Дорнование

Дорнованием (или дорнированием) называется вид обработки металлической заготовки без снятия стружки. Суть дорнования состоит в перемещении с натягом жёсткого рабочего инструмента (дорна) сквозь отверстие в заготовке. Размеры поперечного сечения дорна несколько больше аналогичного размера отверстия в обрабатываемой детали (как правило, в мягком металле труб на 0,5..2 мм). Величина превышения зависит от требований к конечному результату.

За счёт натяга в процессе обработки заготовки в ней происходят следующие изменения:

  • упрочняется поверхностный слой металла в отверстии;
  • сглаживаются исходные шероховатости;
  • изменяются форма и размер поперечного сечения отверстия и всей заготовки в целом.

Дорнование делят на:

  • поверхностное. При этом виде обработки пластически деформируется поверхностный слой металла в отверстии, что позволяет получать отверстия с точностью 6…9 квалитетов и шероховатостью до Ra = 0,32…0,04 мкм. Такое дорнование называют поверхностным пластическим деформированием (ППД);
  • объёмное. Происходит деформирование по всему поперечному сечению.

Нас интересует поверхностное дорнование.

Принцип действия дорнового трубогиба

Принцип действия отражён на приведённом ниже рисунке.

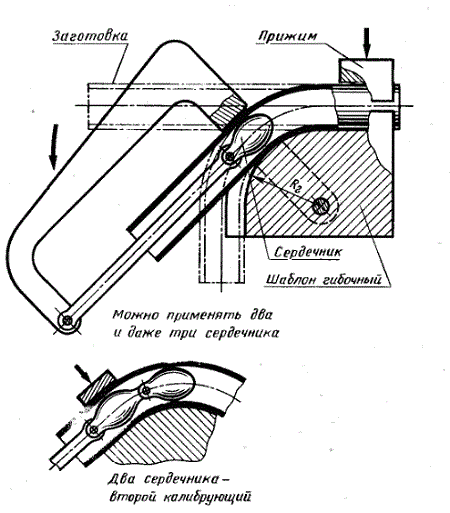

Принцип действия дорнового трубогиба.

Принцип действия дорнового трубогиба.

Дорн может иметь несколько сердечников: всё зависит от исходного состояния трубы и от того, до какого состояния её необходимо обработать. Сердечник должен иметь достаточное количество консистентной смазки. В некоторых случаях сердечник вращается на штоке. Очень важно правильно рассчитать размеры сердечника, так как при ошибке не только падает производительность труда, но может произойти разрушение заготовки.

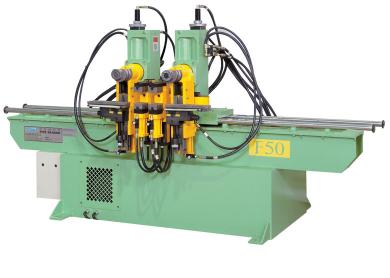

Трубогиб бездрновый "T - 50".

Трубогиб бездорновый «T — 50».

Бездорновые и дорновые трубогибы. Разница между ними.

Основная разница в наличии или отсутствии дорна и всего, что с этим связано.

Обе конструкции имеют свои достоинства и недостатки. Преимущества бездорнового трубогиба:

  • простота конструкции;
  • невысокая стоимость;
  • возможность быстро менять оснастку на другой типоразмер;
  • небольшой вес. Станок имеет массу не более 250 кг и высокую мобильность.

Недостатки бездорнового станка:

  • нет возможности устранить гофру;
  • отсутствие дорна не даёт возможности бороться с овальностью.

Преимуществом дорнового трубогиба является отсутствие этих недостатков. Но эти станки более массивны, для эффективной работы оснащены ЧПУ и имеют значительно более высокую стоимость.

Трубогиб дорновый "TNCB-89".

Трубогиб дорновый «TNCB-89».
